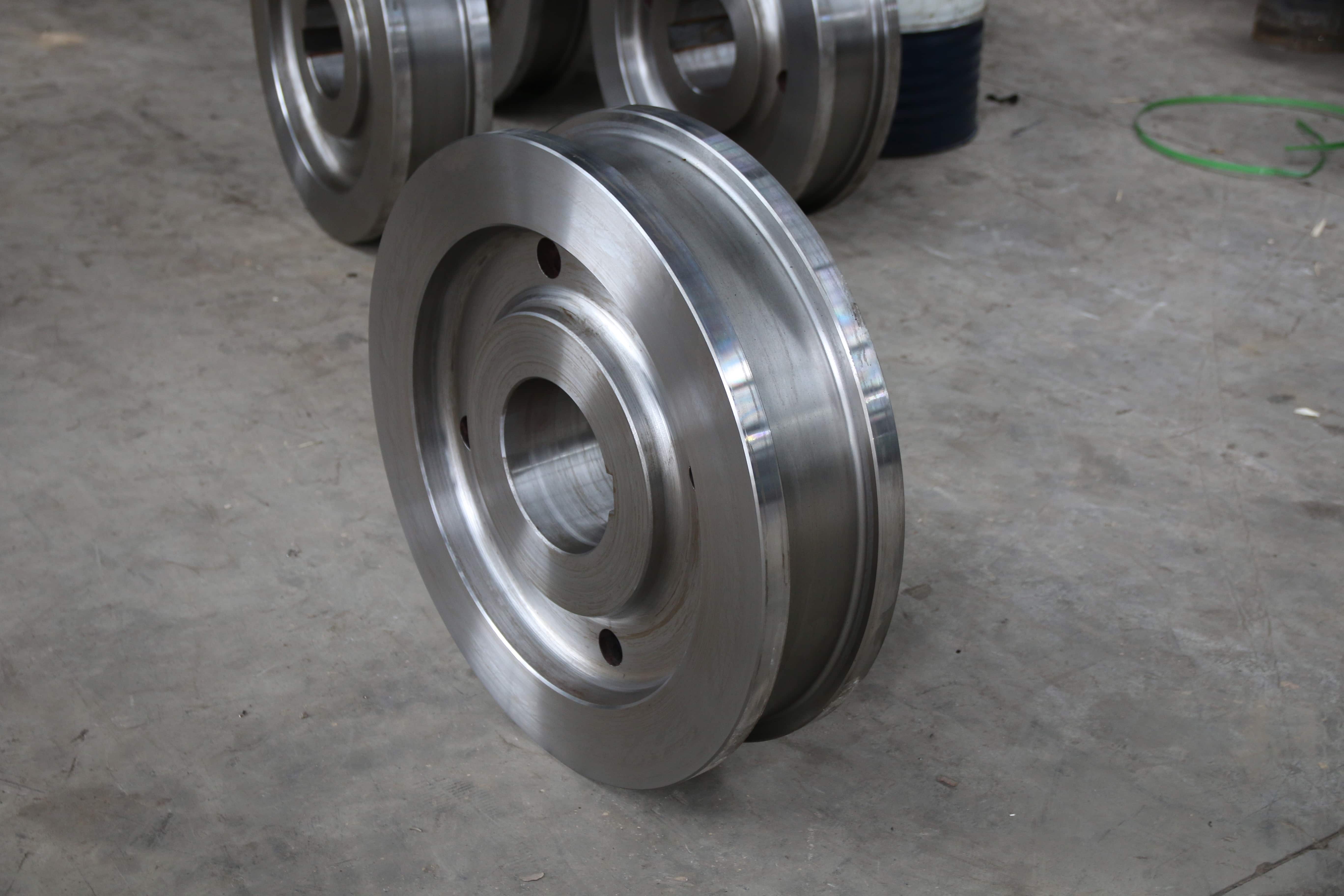

锻造车轮是起重机上使用非常广泛地一种车轮，用来支承起重机与载荷，并在轨道上往返行驶。42crmo是一种特殊的合金钢，可用来锻造车轮，且42crmo锻造车轮具有良好的性能。
42crmo钢概述
42crmo钢材属于超高强度钢，具有高强度和韧性，淬透性也较好，无明显的回火脆性，调质处理后有较高的疲劳极限和抗多次冲击能力，低温冲击韧性良好，非常适合锻造车轮。
化学成分：碳C ：0.38～0.45%，Si：0.17～0.37%，锰Mn：0.50～0.80%，硫S ：允许残余含量≤0.035%，磷P ：允许残余含量≤0.035%，铬Cr：0.90～1.20%，镍Ni：允许残余含量≤0.30%，铜Cu：允许残余含量≤0.30%，钼Mo：0.15～0.25%。
力学性能：硬度 退火147~241HB，抗拉强度σb (MPa) ≥1080(110)，屈服强度 σs (MPa) ≥930(95)，伸长率 δ5 (%) ≥12，断面收缩率ψ (%) ≥45，冲击功Akv (J) ≥63，冲击韧性值 αkv (J/cm2) ≥78(8)，硬度 ≤217HB。
42crmo锻造车轮盐浴渗钒处理
42CrMo钢材的中性盐浴渗钒处理工艺，42CrMo钢材经中性盐浴渗钒处理可获得碳化物渗层。碳钒化合物，该渗层组织均匀，具有良好的连续性和致密性，厚度均匀，结构致密，具有很高的显微硬度和较高的耐磨性，表面硬度、耐磨性及抗粘着性等性能大幅度提高。
42crmo锻造车轮回火规范
42crmo锻造车轮回火规范：

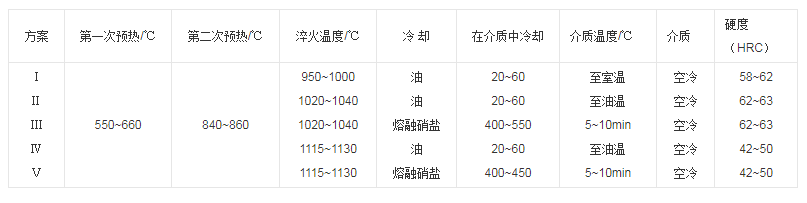

42crmo锻造车轮淬火规范
42crmo锻造车轮淬火规范：
淬火温度1000~1050℃，淬油或淬气，硬度≥ 60HRC;回火温度160~180℃，回火时间2h，或回火温度325~375℃，回火次数2~3次。
